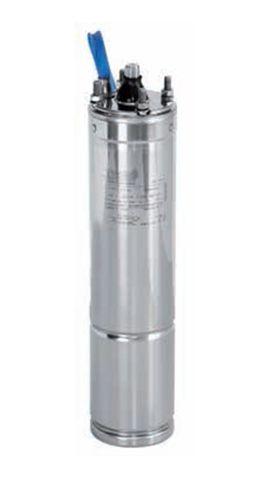

DATI TECNICI Campo di funzionamento : Fino a 21,6 m3 /h con prevalenze fino a 427 metri Tipo di liquido pompato: Pulito, libero da sostanze solide o abrasive, non viscoso, non aggressivo, non cristallizzato e chimicamente neutro Diametro massimo della pompa: 99 mm Massima quantità di sabbia: 150 g/m3 Diametro bocca di mandata: S4-1, S4-2, S4-3, S4-4, S4-6: 1” 1/4 S4-8, S4-12, S4-16: 2” Materiale di costruzione giranti: Tecnopolimero Campo di temperatura del liquido: Da 0°C a + 40°C Massima profondità di immersione: 4GG: 300 m - 4OL: 250 m Numero massimo di avviamenti: 20/h Grado di protezione del motore: IP 68 Classe di isolamento del motore: F Alimentazione Monofase: 1x230 V 50 Hz Alimentazione Trifase: 3x230 V 50 Hz - 3x400 V 50 Hz Tipo di installazione possibile: Fissa in posizione verticale. In caso di installazione orizzontale si consiglia una camicia di raffreddamento Versioni speciali disponibili a richiesta: Tensioni diverse, lunghezze cavo diverse, versioni con motori 4GX e 4TW Certificazioni: Certificate ACS e in corso di certificazione WRAS e DM174. CARATTERISTICHE COSTRUTTIVE DEL MOTORE Corpo pompa accoppiabile ai motori 4GG, 4OL (4TW e 4GX a richiesta). 4GG è un motore asincrono a due poli in acciaio inossidabile AISI 304 per le parti a contatto con l’acqua. Raffreddamento e lubrificazione del gruppo reggispinta e delle boccole tramite miscela di acqua e glicole. Rotore montato su gruppo reggispinta autocentrante di tipo Kingsbury in grado di resistere ad elevati carichi assiali. Lo statore è immerso in resina termoindurente isolante e ad alta capacità di dissipazione termica e incapsulato in un involucro ermetico di acciaio inossidabile AISI 304. 4OL è un motore asincrono a due poli in acciaio inossidabile AISI 304L per le parti a contatto con l’acqua. Raffreddamento e lubrificazione dei cuscinetti a sfera vengono garantiti da uno speciale liquido approvato per uso alimentare.

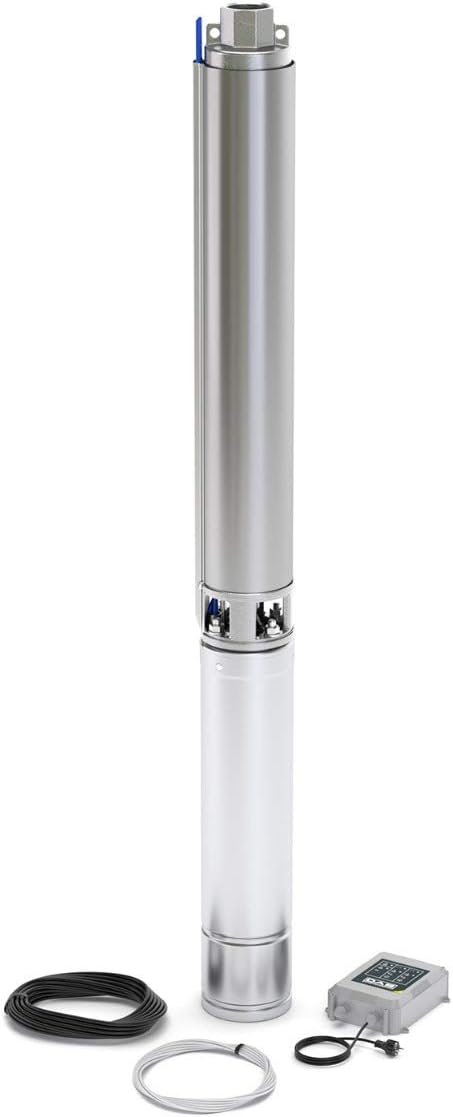

- APPLICAZIONI S4 sono delle pompe sommerse multigiranti da 4 pollici per acqua pulita, progettate per compiti di pressurizzazione, giardinaggio e irrigazione, prelievo dal sottosuolo in ambiti domestici e residenziali, civili e commerciali e sistemi di irrigazione anche in agricoltura.

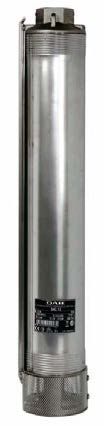

- CARATTERISTICHE COSTRUTTIVE DELLA POMPA Giranti in tecnopolimero alloggiate nella scatola stadio con anelli di rasamento in acciaio inossidabile. Camicia pompa, albero, giunto di accoppiamento con il motore, filtro di aspirazione integrato e copri cavo in acciaio inossidabile. Supporti di aspirazione e mandata in acciaio inossidabile AISI 304 microfuso. Valvola di ritegno incorporata in tecnopolimero rimovibile o a piattello in acciaio inossidabile (vedere tabella materiali)
-
